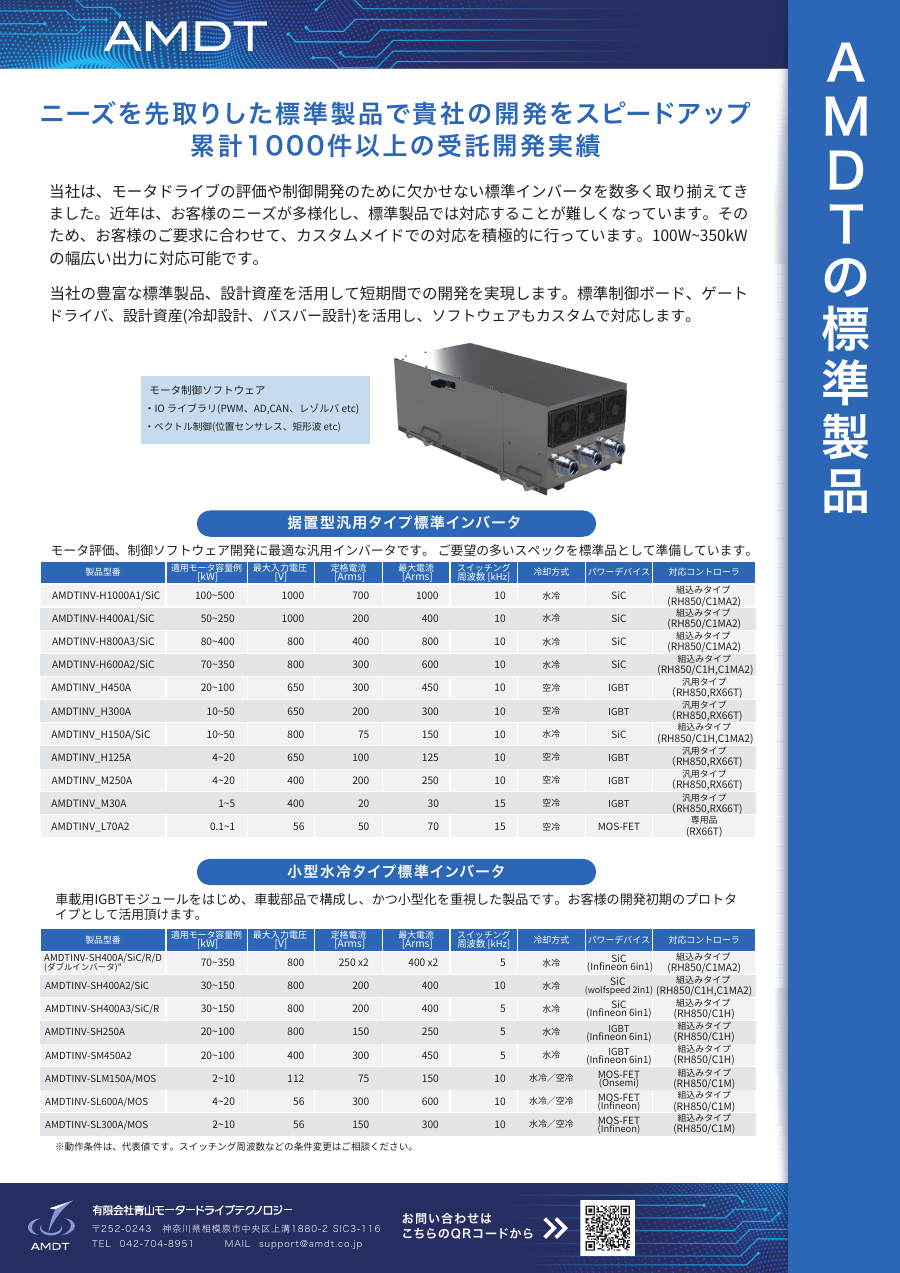

標準インバータ
標準インバータ 型式
モータ評価、制御ソフトウェア開発、カスタム開発前のプロトタイプに使える標準インバータを、据置型汎用タイプと小型水冷タイプに分けて掲載します。
据置型汎用タイプ標準インバータ
モータ評価、制御ソフトウェア開発に使える汎用インバータです。
| 型式 | 適用モータ容量例 | 最大入力電圧 | 出力電流 | スイッチング周波数 | 冷却方式 | パワーデバイス | 対応コントローラ | 詳細 |
|---|---|---|---|---|---|---|---|---|
| AMDTINV-H1000A1/SiC開発中・2026年度末完了予定 | 100-500kW | DC1000V | 定格 700Arms最大 1000Arms | 10kHz | 水冷（10L/min、50%LLC） | 三菱電機製フルSiCパワーモジュール | 車載用マイコン RH850/C1MA2（Renesas） | 詳細を見る |
| AMDTINV-H400A1/SiC | 50-250kW | DC1000V | 定格 200Arms最大 400Arms | 10kHz | 水冷（10L/min、50%LLC） | 三菱電機製フルSiCパワーモジュール | 車載用マイコン RH850/C1MA2（Renesas） | 詳細を見る |
| AMDTINV-H800A3/SiC | 80-400kW | DC800V | 定格 400Arms最大 800Arms | 10kHz | 水冷（10L/min、50%LLC） | 三菱電機製フルSiCパワーモジュール | 車載用マイコン RH850/C1MA2（Renesas） | 詳細を見る |
| AMDTINV-H600A2/SiC | 70-350kW | DC800V | 定格 300Arms最大 600Arms | 10kHz | 水冷 | SiC | 組込みタイプ（RH850/C1H、C1MA2） | 仕様を相談 |
| AMDTINV-H450A | 20-100kW | DC650V | 定格 300Arms最大 450Arms | 10kHz | 空冷 | IGBT | 汎用タイプ（RH850、RX66T） | 仕様を相談 |
| AMDTINV-H300A | 10-50kW | DC650V | 定格 200Arms最大 300Arms | 10kHz | 空冷 | IGBT | 汎用タイプ（RH850、RX66T） | 仕様を相談 |
| AMDTINV-H150A/SiC | 10-50kW | DC800V | 定格 75Arms最大 150Arms | 10kHz | 水冷 | SiC | 組込みタイプ（RH850/C1H、C1MA2） | 仕様を相談 |
| AMDTINV-H125A | 4-20kW | DC650V | 定格 100Arms最大 125Arms | 10kHz | 空冷 | IGBT | 汎用タイプ（RH850、RX66T） | 仕様を相談 |
| AMDTINV-M250A | 4-20kW | DC400V | 定格 200Arms最大 250Arms | 10kHz | 空冷 | IGBT | 汎用タイプ（RH850、RX66T） | 仕様を相談 |
| AMDTINV-M30A | 1-5kW | DC400V | 定格 20Arms最大 30Arms | 15kHz | 空冷 | IGBT | 汎用タイプ（RH850、RX66T） | 仕様を相談 |
| AMDTINV-L70A2 | 0.1-1kW | DC56V | 定格 50Arms最大 70Arms | 10kHz | 強制空冷 | Infineon MOSFET | 民生用マイコン RX66T（Renesas） | 詳細を見る |
小型水冷タイプ標準インバータ
車載部品で構成し、小型化を重視したプロトタイプ向け製品です。
| 型式 | 適用モータ容量例 | 最大入力電圧 | 出力電流 | スイッチング周波数 | 冷却方式 | パワーデバイス | 対応コントローラ | 詳細 |
|---|---|---|---|---|---|---|---|---|
| AMDTINV-SH400A/SiC/R/D | 70-350kW | DC800V | 定格 250Arms × 2最大 400Arms × 2 | 10kHz | 水冷（10L/min、50%LLC） | Infineon製フルSiCパワーモジュール | 車載用マイコン RH850/C1MA2（Renesas） | 詳細を見る |
| AMDTINV-SH400A2/SiC | 30-150kW | DC800V | 定格 200Arms最大 400Arms | 10kHz（出力電流低減時は最大40kHz） | 水冷（10L/min、50%LLC） | フルSiCモジュール CAB450M12XM3（Wolfspeed） | 車載用マイコン RH850/C1H,C1MA2（Renesas） | 詳細を見る |
| AMDTINV-SH400A3/SiC/R | 30-150kW | DC800V | 定格 200Arms最大 400Arms | 5kHz | 水冷（10L/min、50%LLC） | 車載対応フルSiCモジュール FS03MR12A6MA1B（Infineon 6in1） | 車載用マイコン RH850/C1H（Renesas） | 詳細を見る |
| AMDTINV-SH250A | 20-100kW | DC800V | 定格 150Arms最大 250Arms | 5kHz | 水冷 | 車載対応IGBTモジュール FS380R12A6T4B（Infineon 6in1） | 車載用マイコン RH850/C1H（Renesas） | 詳細を見る |
| AMDTINV-SM450A2 | 20-100kW | DC400V | 定格 300Arms最大 450Arms | 5kHz | 水冷 | IGBTモジュール FS950R08A6P2B（Infineon 6in1） | 車載用マイコン RH850/C1H（Renesas） | 詳細を見る |
| AMDTINV-SLM150A/MOS | 2-10kW | DC112V | 定格 75Arms最大 150Arms | 10kHz（出力電流低減時は最大20kHz） | 水冷（6L/min、50%LLC）または空冷 | NVBLS4D0N15MC（onsemi） | RH850/C1M（Renesas） | 詳細を見る |
| AMDTINV-SL600A/MOS | 4-20kW | DC56V | 定格 300Arms最大 600Arms | 10kHz（出力電流低減時は最大20kHz） | 水冷（6L/min、50%LLC）または空冷 | IAUT300N10S5N015（Infineon） | RH850/C1M（Renesas） | 詳細を見る |
| AMDTINV-SL300A/MOS | 2-10kW | DC56V | 定格 150Arms最大 300Arms | 10kHz（出力電流低減時は最大20kHz） | 水冷（6L/min、50%LLC）または空冷 | IAUT300N10S5N015（Infineon） | RH850/C1M（Renesas） | 詳細を見る |
動作条件は代表値です。スイッチング周波数などの条件変更や、詳細ページを掲載していない型式もご相談ください。
開発支援ツール
AWatcher II（リアルタイムRAMモニタ）
MCUのプログラム実行を止めずに変数を読み書きし、制御状態の確認、長期ログ取得、パラメータ調整を支援します。
- Trace機能で最大4チャンネルの変数変化を波形表示できます。
- LOG機能で長期のフィールドテストデータを記録できます。
- 固定小数点マイコンの値を実数表示するスケーリング機能があります。
- 1、2、4、8バイトの変数に対応します。
- CSV、XLS、XLSXのExport・Importに対応します。
標準インバータ活用事例
標準品を起点に、評価・組込み・仕様変更へ展開
既存資料にある活用方法を目的別に整理しました。実際の対応範囲は、モータ、電源、評価環境、制御条件を確認して決定します。
カスタム開発前のプロトタイプ
標準インバータで事前検証し、専用開発へ進む前に電圧、電流、冷却、制御の課題を整理します。
お客様筐体への組込み
ケースを外した構成や3Dモデルの提供など、お客様の筐体へ組み込むための仕様変更を相談できます。
モータ適合済みでの納品
モータベンチでマップデータを取得し、対象モータへ適合させた制御ソフトウェアとの組合せを検討します。
モータ評価用汎用インバータ
過変調、矩形波、同期PWM、位置センサレス制御などを含む評価環境として、モータの特性確認に活用します。
導入前の制御技術レクチャー
モータ制御技術も含めて導入したい場合に、評価方法や制御の考え方を事前に整理します。
お客様側でのソフトウェア変更
お客様の開発体制と変更範囲を確認し、ソフトウェアを調整できる構成や提供方法を相談します。
パワー部・パワーモジュールの部分活用
標準インバータのパワー部を起点に、パワーモジュール置換や主回路評価を含む短期開発へ展開します。
制御部の置換
マイコン、電流センサ、I/Oに合わせて制御基板を変更し、指定マイコン、または既にお持ちの開発コントローラを使う評価構成へ展開します。
お客様の開発環境を変えない、または開発資産を流用できるような対応を行います。
コンデンサ・リアクトル追加によるDC-DCコンバータへの転用
標準インバータのパワーステージを起点に、外付けコンデンサ、リアクトル、検出・保護回路、専用制御を追加してDC-DC評価用途へ展開します。変換方式、電圧、電流、双方向要否は個別設計です。
