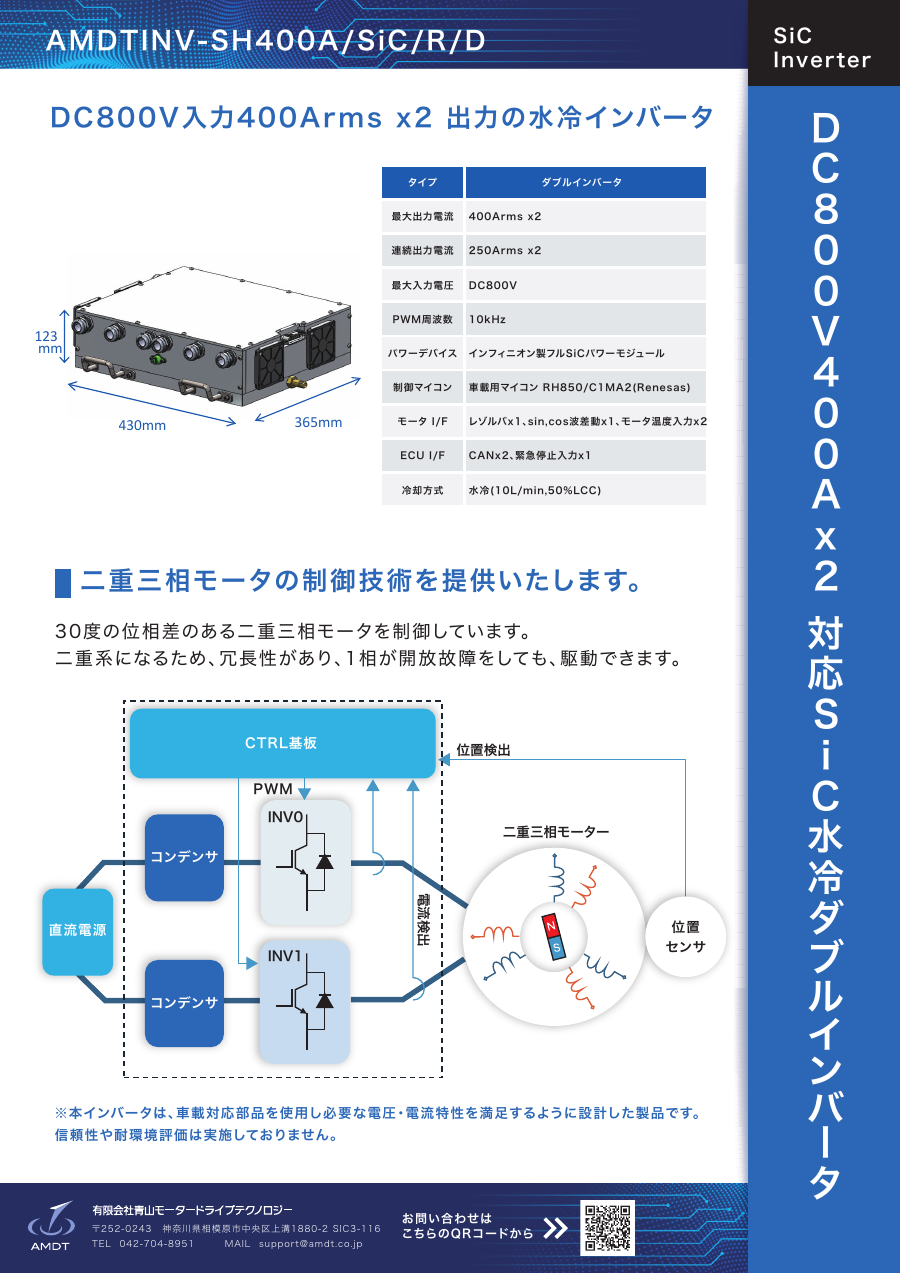

AMDTINV-SH400A/SiC/R/D
二重三相モータの制御技術を提供するための、冗長性を持つ水冷ダブルインバータです。
特徴
- 最大400Arms x2、連続250Arms x2に対応します。
- インフィニオン製フルSiCパワーモジュールを搭載しています。
- 30度の位相差がある二重三相モータ制御に対応します。
主要仕様
| タイプ | ダブルインバータ |
|---|---|
| 最大出力電流 | 400Arms x2 |
| 連続出力電流 | 250Arms x2 |
| 最大入力電圧 | DC800V |
| PWM周波数 | 10kHz |
| パワーデバイス | Infineon製フルSiCパワーモジュール |
| 制御マイコン | 車載用マイコン RH850/C1MA2（Renesas） |
| モータI/F | レゾルバx1、sin/cos波差動x1、モータ温度入力x2 |
| ECU I/F | CANx2、緊急停止入力x1 |
| 冷却方式 | 水冷（10L/min、50%LLC） |
| 外形寸法 | 430 x 365 x 123mm |
仕様が完全に一致しない場合でも、標準インバータを起点にしたカスタム対応や評価環境構築を相談できます。
