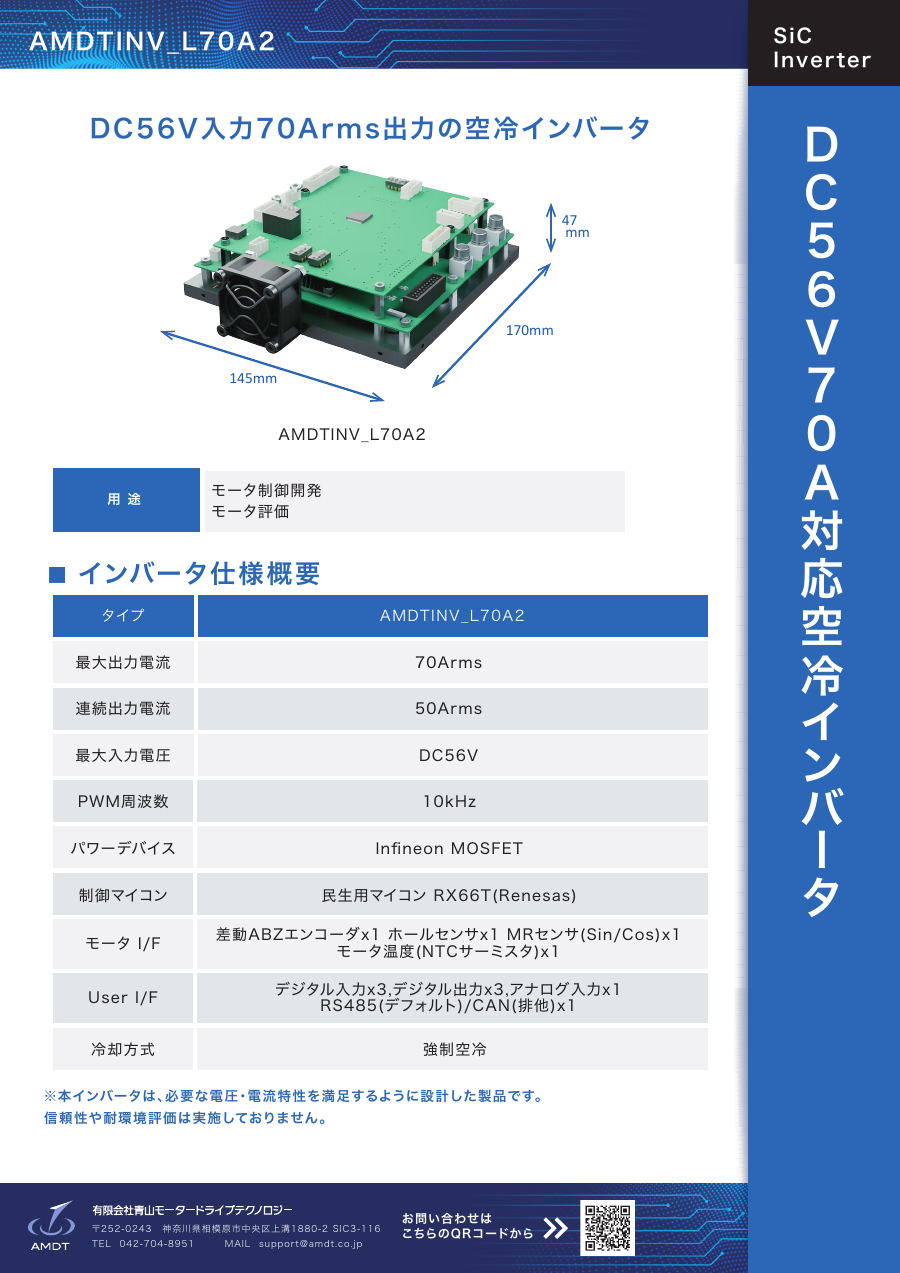

AMDTINV-L70A2
低電圧モータ制御開発やモータ評価に使用できる、コンパクトな空冷インバータです。
特徴
- 最大70Arms、連続50Armsに対応します。
- 最大入力電圧はDC56Vです。
- 空冷構成で、低電圧評価環境に組み込みやすい仕様です。
主要仕様
| タイプ | AMDTINV-L70A2 |
|---|---|
| 最大出力電流 | 70Arms |
| 連続出力電流 | 50Arms |
| 最大入力電圧 | DC56V |
| PWM周波数 | 10kHz |
| パワーデバイス | Infineon MOSFET |
| 制御マイコン | 民生用マイコン RX66T（Renesas） |
| モータI/F | 差動ABZエンコーダx1、ホールセンサx1、MRセンサ（Sin/Cos）x1、モータ温度（NTCサーミスタ）x1 |
| User I/F | デジタル入力x3、デジタル出力x3、アナログ入力x1、RS485（デフォルト）/CAN（排他）x1 |
| 冷却方式 | 強制空冷 |
| 外形寸法 | 170 x 145 x 47mm |
仕様が完全に一致しない場合でも、標準インバータを起点にしたカスタム対応や評価環境構築を相談できます。
