民生(白物)向け開発事例

DCインバータ・エアコン用コンプレッサ・ドライバ

インターリーブPFC(力率改善)機能を内蔵し、位置/電流センサレス、ベクトル制御インバータ技術を採用した高効率でかつコスト効果の高いブラシレスDCモータ (BLDC) 用ドライバーです。180度通電(正弦波駆動)であるため、振動が少ないという特徴があります。すべての制御はシングルチップ・マイコンで行われ、Hi-End用は、同一マイコンでファン・モータもインバータ制御可能。累積出荷数は2000万台以上の実績があります。現在も量産中。

特徴

  • ブラシレスDCモータ・ドライバー
  • 位置/電流センサレス
  • シングルロータリ向けの振動抑制機能
  • 180度通電(正弦波駆動)
  • インターリーブPFC(力率改善)機能
  • 高効率、高出力、低速駆動
  • 豊富なラインアップ:750W~15kW
 1.5k量産モデル

1.5k量産モデル

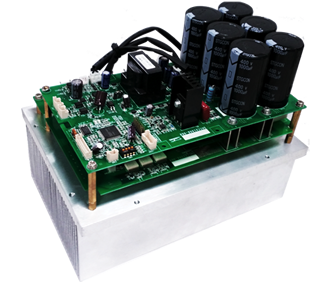

15kW量産モデル

15kW量産モデル


冷蔵庫用レシプロコンプレッサ・ドライバ

冷蔵庫レシプロコンプレッサ・ドライバに用いられる永久磁石同期モータ(BLDC)のドライバです。16-bitマイコンながら、位置センサレス駆動を行い、低価格・高効率・低騒音を実現しました。また、独自のアルゴリズムで高トルク起動を実現しました。国内外のメーカー様にて年間100万台以上ライセンス生産されています。また、弊社のパートナーである海外EMS会社で製造した完成品も一部メーカ様に納入させて頂いております。

特徴

  • ブラシレスDCモータ・ドライバー
  • 位置センサレス
  • 初期位置推定アルゴリズム
  • 電流センサレス
  • 180度通電(正弦波駆動)
  • 高トルク起動(独自技術)
  • トルク(振動抑制)制御
  • 低価格(16-bit MCU)、高効率、低騒音

初期位置推定によるモータ起動電流波形

初期位置推定によるモータ起動電流波形

ポンプモータ・ドライバ

食洗器用ウォータ・ポンプ、車載用オイルポンプやウォーターポンプ、および各種産業機器で使用されるポンプドライバです。16ビット・マイコン位置センサレス・ベクトル制御(180度正弦波駆動)を実現。高効率/低騒音のみならず低コスト化にも成功しました。電流検出方式としては、1シャントまたは2シャント方式で行います。ご要求により、機電一体構造の基板にも対応可能です。

特徴

  • ブラシレスDC(BLDC)モータ用ポンプモータ・ドライバー
  • ベクトル制御インバータ
  • 位置センサレス
  • 電流センサレス1シャントまたは2シャント方式)
  • 180度通電(正弦波駆動)
  • 高効率、低騒音
  • 低コスト:16-bit MCU(ルネサス社 RL78/G14, RL78/F13 使用。他MCUはご相談ください。 )

ファンモータ・ドライバ

エアコン用室外/室内機に使用されるファンモータや換気扇、ブロアー等のファンモータ・ドライバです。16ビット・マイコン位置センサレス・ベクトル制御(180度正弦波駆動)を実現し、高効率/低騒音のみならず低コスト化にも成功しました。電流検出方式としては、1シャントまたは2シャント方式で行います。エアコン用室外機のDCファン駆動に必須の空転時からの拾い上げ運転逆転起動に電圧センサレスで対応しています。ご要求により、機電一体構造の基板にも対応可能です。

特徴

  • ブラシレスDC(BLDC)モータ用ファンモータ・ドライバー
  • 空転時からの拾い上げ運転および逆転起動に対応可能。
  • ベクトル制御インバータ
  • 位置センサレス
  • 電流センサレス1シャントまたは2シャント方式)
  • 180度通電(正弦波駆動)
  • 電源電圧:(低電圧)DC12, 24V(高電圧)AC100, 200Vに対応。
  • 高効率、低騒音
  • 低コスト:16-bit MCU(ルネサス社 RL78G14使用。他MCUはご相談ください。)
